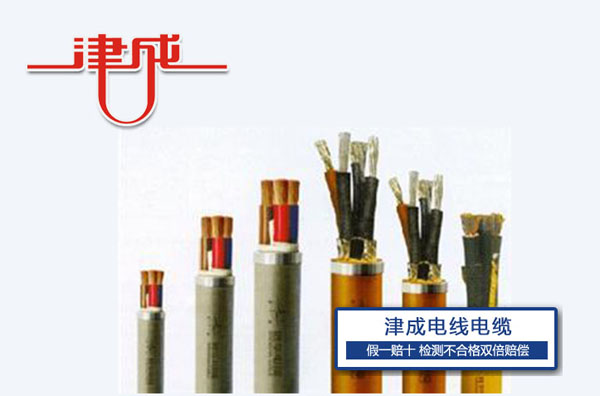

特種電纜：津成特種電纜瀏覽：6358

（一）產品名稱
硅橡膠絕緣硅橡膠護套耐熱軟電纜
執行標準
Q/12JH4065.1-2002
適用范圍
本產品適用于鋼鐵、冶煉工業等高溫環境中，交流額定電壓300-500V、450-750V、1140V及以下各種電器設備電機引接線。
使用特性
1.額定電壓：U0/U為300/500V、450-750V、1140V。
2.電纜導體的長期允許工作溫度不超過180℃。
3.電纜的敷設溫度應不低于-60℃。
4.推薦的允許彎曲半徑：
扁形軟電纜允許彎曲半徑應不小于電纜小邊尺寸的15倍。
其它電纜應不小于電纜外徑的6倍。
型號
電纜的型號

型號
名稱
主要用途
JHXG
硅橡膠絕緣電機引接線
H級電機引接線
YGZ
硅橡膠絕緣硅橡膠護套中型耐熱軟電纜
用于各種移動電器設備和工具
YGZB
硅橡膠絕緣硅橡膠護套中型耐熱扁形軟電纜
用于各種移動電器設備和工具
YGC
硅橡膠絕緣硅橡膠護套重型耐熱軟電纜
用于各種移動電器設備，能承受較大機械外力作用
YGCB
硅橡膠絕緣硅橡膠護套重型耐熱扁形軟電纜
用于各種移動電器設備，能承受較大的機械外力用作

電纜的規格

型號
額定電壓
（V）
芯數
標稱截面
（mm2）
JHXG
1140
1
0.5-150
YGZ
300/500
2、3
4、5、6
4（三大一�。�
0.3-6
0.75-6
1.5-6
YGZB
300/500
2、3、4、5、6
0.75-6
YGC
450/750
1
2
3、4
5
4（三大一�。�
1.5-400
1.5-95
1.5-150
1.5-25
2.5-150
YGCB
450/750
2、4、4（三大一�。�
3
5
1.5-120
1.5-150
1.5-70

（二）產品名稱
氟塑料絕緣高溫電力電纜
執行標準
Q/12JH4066.1-2002
適用范圍
本產品適用于固定敷設在額定電壓U0/U為0.6/1KV及以下高溫環境下的輸配電線路中。
阻燃電纜主要用于有防火要求較高的場合。該產品保持同電壓等級、同規格普通電纜所有的性能指標，如：較高的機械、物理性能，優良的電氣性能和耐化學腐蝕性能等，又具有阻燃特性避免了由于電纜引起的火災的蔓延，減少了生命和財產的巨大的損失。
低煙無鹵阻燃電纜除保持阻燃電纜的一般特性和電氣性能外，還具有燃燒時發煙量少、氯化氫氣體釋放量小和低腐蝕性的特點。
低煙無鹵阻燃產品除了能滿足阻燃電纜的使用要求外，還具有無鹵酸氣體釋出、發煙量少、產生腐蝕性較少、阻燃性能好的特點。
使用特性
1.額定電壓：U0/U為0.6/1KV。
2.電纜導體的長期允許工作溫度：
FF型不超過200℃。
ZR-FV、ZR-FV22型不超過105℃。
DL-FV、WL-FV、DL-FV22、WL-FV22型不超過90℃。
3.電纜的敷設溫度應不低于0℃，低于0℃時敷設，必須預先加溫。
4.電纜允許彎曲半徑應不小于電纜外徑的15倍。
型號名稱

型號
名稱
FF
氟塑料絕緣和護套高溫電力電纜
ZR-FV
氟塑料絕緣阻燃聚乙烯護套高溫電力電纜
DL-FV
氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套高溫電力電纜
WL-FV
氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套高溫電力電纜
ZR-FV22
氟塑料絕緣阻燃聚氯乙烯護套鋼帶鎧裝高溫電力電纜
DL-FV22
氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套鋼帶鎧裝高溫電力電纜
WL-FV22
氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套鋼帶鎧裝高溫電力電纜

規格結構

型號
芯數
標稱截面（mm2）
FF
1~4，3+1
1.5~240
ZR-FV，DL-FV，WL-FV
1~4，3+1
1.5~185
ZR-FV22，DL-FV22， WL-FV22
2~4，3+1
4~185

（三）產品名稱
氟塑料絕緣硅橡膠護套高溫電力電纜
執行標準
Q/12JH4066.0-2002
適用范圍
本產品具有耐高溫、耐低溫、柔軟、耐腐蝕等特點，適用于發電、冶金、化工、石油等工礦企業，在0.6/1KV及以下惡劣環境中連接工業移動式電氣設備傳輸電力線路用。
使用特性
1.額定電壓U0/U為0.6/1KV。
2.電纜導體的長期允許工作溫度不超過200℃。
3.電纜的敷設溫度應不低于：固定敷設-60℃。
非固定敷設-20℃。
4.推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍；
電力電纜應不小于電纜外徑的10唄；
有鎧裝結構的電纜，應不小于電纜外徑的12倍。
電纜型號及名稱

型號
名稱
主要使用范圍
YGC-F46
銅芯氟塑料絕緣硅橡膠護套高溫電力電纜
敷設在室內、電纜溝、管道固定場合
YGC-F46-22
銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝高溫電力電纜
敷設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合
YGC- F46R
銅芯氟塑料絕緣硅橡膠護套軟芯高溫電力電纜
敷設在室內移動要求柔軟等場合

電纜規格

型號
芯數
標稱截面（mm2）
YGC-F46
3芯、3+1芯
4~240
YGC-F46-22
YGC- F46R

（四）產品名稱
扁平軟電纜
執行標準
Q/12JH4065.0-2002
適用范圍
本產品適用于額定電壓0.6/1KV及以下的起重機、吊車、行車、掘進機、起動拖車及其他移動機械的動力線和照明線路。
使用特性
額定電壓U0/U為0.6/1KV。
電纜導體的長期允許工作溫度不超過70℃。
電纜的敷設溫度不低于-40℃。
扁形軟電纜允許彎曲半徑應不小于電纜小邊尺寸的15倍。
電纜型號及名稱

型號
名稱
YVVB
銅芯聚氯乙烯絕緣聚氯乙烯護套扁平軟電纜
YVFB
銅芯聚氯乙烯絕緣丁腈聚氯乙烯護套扁平軟電纜
YFFB
銅芯丁腈聚氯乙烯絕緣丁腈聚氯乙烯護套扁平軟電纜
YFTVB
銅芯丁腈聚氯乙烯絕緣彈性體聚氯乙烯護套扁平軟電纜
YVTVB
銅芯聚氯乙烯絕緣彈性體聚氯乙烯護套扁平軟電纜
YFGB
銅芯丁腈聚氯乙烯絕緣硅橡膠護套扁平軟電纜
YGFB
銅芯硅橡膠絕緣丁腈聚氯乙烯護套扁平軟電纜
YGTVB
銅芯硅橡膠絕緣彈性體聚氯乙烯護套扁平軟電纜

電纜規格

型號
芯數
標稱截面（mm2）
YVVB
3芯
3+1芯
2.5~95
4~95
YVFB
YFFB
YFTVB
YVTVB
YFGB
YGFB
YGTVB

（五）產品名稱
變頻電路用屏蔽電力電纜
執行標準
Q/12JH4066.3-2002
適用范圍
本產品適用于額定電壓0.6/1KV及以下與變頻電機相匹配的動力傳輸系統中屏蔽要求及嚴格的動力線路及輸配電線路。本產品具有良好的屏蔽性能，同時具有同心中性保護導線的作用。
產品特點及使用特性
1.采用符合屏蔽，能抗靜電耦合、電磁感應、電波、接地不良以及電源線傳導干擾。
2.由于是采用的相線包在屏蔽層（導體內）當線路出現零序或高次諧波電流分量時，屏蔽層（同心導體）內電流總和為零，不對外界產生電磁干擾。
3.具有低而均勻的正（逆）序和零序阻抗，與普通四芯力纜相比，它有利于改善供電品質。
4.屏蔽層（同心導體）在零序工作狀態下的電抗值，比普通力纜的第四芯導體低得多，故有利于新型短路自動保護設備的應用，有利于電纜及其它相關設備的安全運行。
5.屏蔽層和電纜主芯截面的一定比例，起到了PE保護作用。
6.雙層復合屏蔽使干擾衰減比可達104，從而確保外界的任何干擾對系統不產生影響。
7.推薦的允許彎曲半徑：電纜彎曲試驗用圓柱體的2倍。
8.燃燒特征
（1）成束阻燃電纜能經受CB/T19380.3-B類（IEC332-3）規定的成束燃燒試驗。
（2）耐火電纜能經受GB/T12666.6(IEC60331)規定的耐火試驗
型號
電纜型號及名稱如表1規定

型號
名稱
BPVVPP2 聚氯乙烯絕緣及護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
BPYJVPP2 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
BPVVFPP2 聚氯乙烯絕緣丁腈聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
BPYJVFPP2 交聯聚乙烯絕緣丁腈聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
ZR-BPVVPP2 聚氯乙烯絕緣阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
ZR-BPYJVPP2 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
DL-BPVVPP2 聚氯乙烯絕緣低煙低鹵阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
DL-BPYJVPP2 交聯聚乙烯絕緣低煙低鹵阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
WL-BPVVPP2 聚氯乙烯絕緣低煙無鹵阻燃聚氯乙烯護套鋼絲編織鋼帶繞包復合屏蔽變頻電力電纜
WL-BPYJVPP2 交聯聚乙烯絕緣低煙無鹵阻燃聚氯乙烯銅絲編織銅帶繞包復合屏蔽變頻電力電纜
NH-BPVVPP2 聚氯乙烯絕緣及護套銅絲編織銅帶繞包復合屏蔽耐火變頻電力電纜
NH-BPYJVPP2 交聯聚氯乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽耐火變頻電力電纜
BPFVPP2 氟塑料絕緣聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
BPFFPP2 氟塑料絕緣氟塑料護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
BPFGPP2 氟塑料絕緣硅橡膠護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
BPGGPP2 硅橡膠絕緣硅橡膠護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
BPGVFPP2 硅橡膠絕緣丁腈聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
ZR-BPFVPP2 氟塑料絕緣阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
DL-BPFVPP2 氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
WL-BPFVPP2 氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽變頻電力電纜
NH-BPFVPP2 氟塑料絕緣阻燃聚氯乙烯護套銅絲編織銅帶繞包復合屏蔽耐火變頻電力電纜

規格

芯數
標稱截面（mm2）
2~4
1.5~240
3+1
3+3

（六）產品名稱
金屬屏蔽電力電纜
執行標準
Q/12JH4066.4-2002
適用范圍
本產品適用于交流額定電壓0.6/1KV及以下輸配電線路。本產品除具有普通塑力纜的電氣特性外，還具有抗電磁干擾、抗雷擊性能和均衡電位、改善供電品質的特性。廣泛用于高層建筑、導彈發射場和精密電子裝置集中的場合。
使用條件
1. 電纜導體長期工作溫度應不超過70℃；
2. 短路時，電纜導體的最高溫度應不超過160℃；
3. 敷設時的環境溫度不低于0℃，低于0℃應預先加熱；
4. 電纜允許彎曲半徑；
單芯電纜不小于電纜外徑的20倍；
多芯電纜不小于電纜外徑的15倍。
5. 敷設時，應將屏蔽層兩端可靠接地，并不使屏蔽層斷裂或松散，否則會降低屏蔽效果。
型號和名稱

型號
名稱
銅芯
鋁芯
VV-P
YJV-P
VLV-P
YJLV-P
聚氯乙烯（交聯聚乙烯）絕緣聚氯乙烯護套金屬屏蔽電力電纜
VV22
YJV22
VLV22-P
YJLV22-P
聚氯乙烯（交聯聚乙烯）絕緣鋼帶鎧裝聚氯乙烯護套金屬屏蔽電力電纜
VV32
YJV32
VLV32-P
YJLV32-P
聚氯乙烯（交聯聚乙烯）絕緣細鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜
VV42
YJV42
VLV42-P
YJLV42-P
聚氯乙烯（交聯聚乙烯）絕緣粗鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜
ZR-VV-P
ZR-YJV-P
ZR-VLV-P
ZR-YJLV-P
聚氯乙烯（交聯聚乙烯）絕緣聚氯乙烯護套金屬屏蔽電力電纜
ZR-VV22-P
ZR-YJV22-P
ZR-VLV22-P
ZR-YJLV22-P
聚氯乙烯（交聯聚乙烯）絕緣鋼帶鎧裝聚氯乙烯護套金屬屏蔽電力電纜
ZR-VV32-P
ZR-YJV32-P
ZR-VLV32-P
ZR-YJLV32-P
聚氯乙烯（交聯聚乙烯）絕緣細鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜
ZR-VV42-P
ZR-YJV42-P
ZR-VLV42-P
ZR-YJLV42-P
聚氯乙烯（交聯聚乙烯）絕緣粗鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜
NH-YJV-P
—
交聯聚乙烯絕緣聚氯乙烯護套金屬屏蔽耐火電力電纜
NH-YJV22-P
—
交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套金屬屏蔽耐火電力電纜
NH-YJV32-P
—
交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套金屬屏蔽耐火電力電纜
NH-YJV42-P
—
交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套金屬屏蔽耐火電力電纜

規格范圍

型號
芯數
標稱截面
（mm2）
銅芯
鋁芯
VV-P，YJV-P
ZR-VV-P，ZR-YJV-P
NH-YJV-P
VLV-P，YJLV-P
ZR-VLV-P，ZR-YJLV-P
1
4~300
VV-P，YJV-P
ZR-VV-P，ZR-YJV-P
NH-YJV-P
VLV-P，YJLV-P
ZR-VLV-P，ZR-YJLV-P
2
4~185
VV22-P
ZR-VV22-P，ZR-YJV22-P
ZR-VV32-P，ZR-YJV32-P
ZR-VV42-P，ZR-YJV42-P
VLV22-P
ZR-VLV22-P，ZR-YJLV22-P
ZR-VLV32-P，ZR-YJLV32-P
ZR-VLV42-P，ZR-YJLV42-P
2
4~185
VV-P，YJV-P
ZR-VV-P，ZR-YJV-P
NH-YJV-P
VLV-P，YJLV-P
ZR-VLV-P，ZR-YJLV-P
3
2.5~240
VV22-P
ZR-VV22-P，ZR-YJV22-P
ZR-VV32-P，ZR-YJV32-P
ZR-VV42-P，ZR-YJV42-P
VLV22-P
ZR-VLV22-P，ZR-YJLV22-P
ZR-VLV32-P，ZR-YJLV32-P
ZR-VLV42-P，ZR-YJLV42-P
3
2.5~240
VV-P，YJV-P
ZR-VV-P，ZR-YJV-P
NH-YJV-P
VLV-P，YJLV-P
ZR-VLV-P，ZR-YJLV-P
3+1
4~240
VV22-P
ZR-VV22-P，ZR-YJV22-P
ZR-VV32-P，ZR-YJV32-P
ZR-VV42-P，ZR-YJV42-P
VLV22-P
ZR-VLV22-P，ZR-YJLV22-P
ZR-VLV32-P，ZR-YJLV32-P
ZR-VLV42-P，ZR-YJLV42-P
3+1
4~240
VV-P，YJV-P
ZR-VV-P，ZR-YJV-P
NH-YJV-P
VLV-P，YJLV-P
ZR-VLV-P，ZR-YJLV-P
4
4~185
VV22-P
ZR-VV22-P，ZR-YJV22-P
ZR-VV32-P，ZR-YJV32-P
ZR-VV42-P，ZR-YJV42-P
NH-YJV22-P，NH-YJV32-P
NH-YJV42-P
VLV22-P
ZR-VLV22-P，ZR-YJLV22-P
ZR-VLV32-P，ZR-YJLV32-P
ZR-VLV42-P，ZR-YJLV42-P
4
4~185

（七）產品名稱
交聯聚乙烯絕緣硅橡膠護套電力電纜
執行標準
Q/12JH4066.5-2002
適用范圍
本產品適用于固定敷設在交流50Hz，額定電壓35KV及以下的電力輸配電線路上作輸送電能用，具有耐高溫、防腐、耐油、耐高壓、柔軟等特點。
使用特性
1. 耐壓35KV或35KV以下。
2. 電纜導體的最高額定溫度不超過90℃。
3. 短路的（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃。
型號名稱
型號
名稱
銅芯
鋁芯
YGCYJ
YGCYJL
交聯聚乙烯絕緣硅橡膠護套電力電纜
YGCYJ22
YGCYJL22
交聯聚乙烯絕緣鋼帶鎧裝硅橡膠護套電力電纜
YGCYJ32
YGCYJL32
交聯聚乙烯絕緣細鋼絲鎧裝硅橡膠護套電力電纜
YGCYJ42
YGCYJL42
交聯聚乙烯絕緣粗鋼絲鎧裝硅橡膠護套電力電纜

產品規格
型號
芯數
0.6/1 1.8/0.3 3.6/6，6/6 6/10，8.7/10
8.7/15，12/20
18/20，26/35
標稱截面（mm2）
YGCYJ
YGCYJL
1
1.5-400
10-400
25-400
YGCYJ32
YGCYJL32
10-400
YGCYJ42
YGCYJL42
10400
YGCYJ
YGCYJL
3
1.5-240
10-240
25-240
35-240
YGCYJ22
YGCYJL22
2.5240
YGCYJ32
YGCYJL32
4-240
YGCYJ42
YGCYJL42
4-240

（八）產品名稱
氟塑料絕緣耐高溫控制電纜
適用范圍
本產品適用于化工、石油、發電、冶金等工礦企業在高溫、低溫及各種惡劣環境中作電器、儀表連接線和自動化控制系統的信號傳輸線。
適用特性
1. 額定電壓：U0/U為450/750V。
2. 電纜導體長期允許工作溫度：
聚氯乙烯護套為：70℃、90℃、105℃。氟塑料護套不超過200℃。
3. 電纜的敷設溫度應不低于：
固定敷設—60℃。非固定敷設—20℃。
4. 推薦的允許彎曲半徑：
氟塑料護套的電纜和鎧裝電纜，應不小于電纜外徑的12倍；
聚氯乙烯護套的電纜，應不小于電纜的10倍。
型號及名稱

型號
名稱
KFF
銅芯氟塑料絕緣及護套高溫控制電纜
KFFR
銅芯氟塑料絕緣及護套高溫控制軟電纜
KFFP
銅芯氟塑料絕緣及護套銅絲編織屏蔽高溫控制電纜
KFFRP
銅芯氟塑料絕緣及護套銅絲編織屏蔽高溫控制軟電纜
KFF22
銅芯氟塑料絕緣及護套鋼帶鎧裝高溫控制電纜
KFV
銅芯氟塑料絕緣聚氯乙烯護套高溫控制電纜
KFVR
銅芯氟塑料絕緣聚氯乙烯護套高溫控制軟電纜
KFVP
銅芯氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽高溫控制電纜
KFVRP
銅芯氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽高溫控制軟電纜
KFV22
銅芯氟塑料絕緣聚氯乙烯護套鋼帶鎧裝高溫控制電纜
ZR-KFV
銅芯氟塑料絕緣阻燃聚氯乙烯護套高溫控制電纜
ZR-KFVR
銅芯氟塑料絕緣阻燃聚氯乙烯護套高溫控制軟電纜
ZR-KFVP
銅芯氟塑料絕緣阻燃聚氯乙烯護套銅絲編織屏蔽高溫控制電纜
ZR-KFVRP
銅芯氟塑料絕緣阻燃聚氯乙烯護套銅絲編織屏蔽高溫控制軟電纜
ZR-KFV22
銅芯氟塑料絕緣阻燃聚氯乙烯護套鋼帶鎧裝高溫控制電纜
DL-KFV
銅芯氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套高溫控制電纜
DL-KFVR
銅芯氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套高溫控制軟電纜
DL-KFVP
銅芯氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套銅絲編織屏蔽高溫控制電纜
DL-KFVRP
銅芯氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套銅絲編織屏蔽高溫控制軟電纜
DL-KFV22
銅芯氟塑料絕緣低煙低鹵阻燃聚氯乙烯護套鋼帶鎧裝高溫控制電纜
WL-KFV
銅芯氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套高溫控制電纜
WL-KFVR
銅芯氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套高溫控制軟電纜
WL-KFVP
銅芯氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套銅絲編織屏蔽高溫控制電纜
WL-KFVRP
銅芯氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套銅絲編織屏蔽高溫控制軟電纜
WL-KFV22
銅芯氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套鋼帶鎧裝高溫控制電纜

電纜規格

型號
額定電壓
導體標稱截面（mm2）
0.5
0.75
1.0
1.5
2.5
4
6
KFF
450/750
2~14
2~24
2~10
KFFP
KFFR
KFFRP
KFV
KFVR
KFVP
KFVRP
KFF22

5~24
2~24
2~10
KFV22

4~24
2~24
2~10

注：1.ZR型、DL型和WL型與上表相同；
2.根據用戶需要，可以生產不大于61芯其它規格的電纜。

（九）產品名稱
氟塑料絕緣硅橡膠護套高溫控制電纜
執行標準
Q/12JH4067.2-2002
適用范圍
本產品適用于冶金、石油、化工以及發電廠等工礦業，在高溫條件下和惡劣環境中（如酸、堿、油水、低溫條件）作為各種電器、儀表及自動裝置用線，供交流額定電壓450/750V及以下的控制、監控及保護電路等場合下使用。
使用特性
1. 額定電壓：U0/U為450/750V。
2. 電纜導體的長期允許工作溫度不超過200℃。
3. 電纜的敷設溫度應不低于：固定敷設-60℃。非固定敷設-20℃。
4. 推薦的允許彎曲半徑：
無鎧裝層的電纜應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍；
有屏蔽層結構的軟電纜應不小于電纜 10倍。
型號和名稱
型號
名稱
主要使用范圍
KFG
銅芯氟塑料絕緣硅橡膠護套高溫控制電纜
敷設在室內、電纜溝、管道固定場合
KFGP
銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽高溫控制電纜
敷設在室內、電纜溝、管道要屏蔽的固定場合
KFGP2
銅芯氟塑料絕緣硅橡膠護套銅帶屏蔽高溫控制電纜
敷設在室內、電纜溝、管道要求屏蔽的固定場合
KFG22
銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝高溫控制電纜
敷設在室內、電纜溝、直埋等能承受較大機械外等固定場合
KFGR
銅芯氟塑料絕緣硅橡膠護套軟芯高溫控制電纜
敷設在室內移動要求柔軟等場合
KFGRP
銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽軟芯高溫控制電纜
敷設在室內移動要求柔軟、屏蔽等場合
KFGRP2
銅芯氟塑料絕緣硅橡膠護套銅帶屏蔽軟芯高溫控制電纜
敷設在室內移動要求柔軟、屏蔽等場合
注：1.若用鍍錫線芯電纜則在型號后加“X”，如KFGX；
2.采用鍍錫屏蔽，把型號后的字母“P”更換“P1”。

電纜規格

型號
額定電壓
導體標稱截面（mm2）
0.75
1.0
1.5
2.5
4
6
10
芯數
KFG
450/750V
2~61
2~14
2~10
KFGP
2~61
2~14
2~10
KFGP2
4~61
2~14
2~10
KFG22

3~61
3~14
3~10
KFGR
2~61
2~14
2~10
KFGRP
2~61
2~14
2~10

（十）產品名稱
聚四氟薄膜繞包絕緣電線電纜
執行標準
Q/12JH4068.1-2002
適用范圍
本產品適用于航空工業和電子工業中交流額定電壓250V和 600V及以下的電器設備和儀器儀表線路用安裝電線。
使用特性
1. 額定電壓250V和600V。
2. 電纜導體的長期允許工作溫度。
AFR-250，AFRP-250，AFRPF-250工作溫度在-60℃~250℃。
AFR-200，AFRP-200，AFRPF-200工作溫度在-60℃~200℃。
AFR-100，AFRP-100，工作溫度在-60℃~100℃。
型號和名稱

型號
名稱
主要用途
AFR-250
鍍銀軟圓銅線芯聚四氟乙烯薄膜繞包絕緣電線
儀表安裝
AFRP-250
鍍銀軟圓銅線芯聚四氟乙烯薄膜繞包絕緣屏蔽電線
AFRPF-250
鍍銀軟圓銅線芯聚四氟乙烯薄膜繞包絕緣，
屏蔽外再繞包聚四氟乙烯生料帶護套的電線電纜
AFR-200
鍍銀軟圓銅線芯聚四氟乙烯薄膜繞包絕緣電線
AFRP-200
鍍銀軟圓銅線芯聚四氟乙烯薄膜繞包絕緣屏蔽電線
AFRPF-200
鍍銀軟圓銅線芯聚四氟乙烯薄膜繞包絕緣，
屏蔽外再繞包聚四氟乙烯生料帶護套的電線電纜
AFR-100
銅線芯聚四氟乙烯薄膜繞包絕緣電線
AFRP-100
銅線芯聚四氟乙烯薄膜繞包絕緣電線

（十一）產品名稱
航空用聚四氟乙烯絕緣和氟46絕緣電纜
執行標準
Q/12JH4068.2-2002
適用范圍
本產品適用于航空工業和電子工業中交流額定電壓600V及以下飛機布線、電器、電訊設備和儀器儀表線路。
使用特性
額定電壓600V
電纜導體的長期允許工人溫度：AF-250、AFP-250為-65℃~250℃。
AF-200、AFP-200為-40℃~200℃。
型號和名稱

型號
名稱
主要用途
AF-250
鍍銀軟圓銅線芯聚四氟乙烯絕緣電線
儀表安裝
AFP-250
鍍銀軟圓銅線芯聚四氟乙烯絕緣屏蔽電線
AF-200
鍍錫軟圓銅線芯氟46絕緣電線
AFP-200
鍍錫軟圓銅線芯氟46絕緣屏蔽電線

電纜規格

型號
芯數
標稱截面（mm2）
AF-250 AFP-250 AF-200 AFP-200
單芯
0.6-6.0

注：1.根據雙方協議，允許采用銅線芯。
根據雙方協議可以生產二芯、三芯或多芯聚四氟乙烯絕緣、氟46絕緣電線和護磁屏蔽線。

（十二）產品名稱
丁腈聚氯乙烯復合的護套軟電纜
執行標準
Q/12JH4065.3-2002
適用范圍
本產品適用于交流額定電壓450/750V或直流1000V以下的移動電器、無線電設備和起重機配電裝置的連接線。
使用特性
1. 額定電壓U0/U為450/750V。
2. 電纜導體和長期允許工作溫度為70℃。
3. 推薦的允許彎曲半徑應不小于電纜外徑的6倍。
型號和名稱

型號
名稱
YFF
丁腈聚氯乙烯復合物絕緣及護套軟電纜
YFFP
丁腈聚氯乙烯復合物絕緣及護套屏蔽軟電纜
YVF
聚氯乙烯絕緣丁腈聚氯乙烯復合物護套軟電纜
YVFP
聚氯乙烯絕緣丁腈聚氯乙烯復合物護套屏蔽軟電纜

電纜規格

型號
芯數
標稱截面（mm2）
YFF、YVF
1~61
0.5~2.5
YFFP、YVFP
2~48
52、61
0.5~2.5
0.5~1.0

（十三）產品名稱
熱電偶用補償導線、補償電纜
執行標準
Q/12JH4069.1-2002
適用范圍
本產品適用于分度號為S、R、K、E、N、E 、T、J型各種熱電偶與溫度顯示儀表之間的電氣連接，廣泛用于電力、冶金、石油、化工等國防科研等部門熱工測溫自動化控制，具有線對屏蔽和總屏蔽的電纜，能有效地防止外界干擾，提高測溫精度。
阻燃補償電纜（導線）主要用于有防火要求較高的場合。該產品保持同電壓等級、同規格普通電纜所有的性能指標，如：較高的機械、物理性能，優良的電氣性能和耐化學腐蝕性能等，又具有阻燃特性，避免了由于電纜引起的火災的蔓延，減少了生命和財產的巨大損失。
低煙低鹵阻燃補償電纜（導線）除保持阻燃電纜的一般特性和電氣性能外還具有燃燒時發煙量少、氯化氫氣體釋放量小和低腐蝕性的特點。
低煙無鹵阻燃補償電纜（導線）除了能滿足阻燃電纜的使用要求外，還具有無鹵酸氣體釋出、發煙量少、產生腐蝕性氣體較少、阻燃性能好的特點。
氟塑料絕緣及護套補償電纜（導線）具有優良的耐熱、防腐、防酸堿、耐化學試劑、耐磨、耐油、耐老化和不燃燒性能。
硅橡膠護套補償電纜（導線）具有柔軟性。
本安型補償電纜（導線）還具有防爆特性，適用于化學和石油化學具有爆炸氣體和粉塵環境下的測控系統與本安電路。
使用特性
電纜導體的長期允許工作溫度：耐熱級不超過200℃、260℃。普通級不超70℃、90℃和105℃。
電纜的最低環境溫度：
氟塑料絕緣和護套補償電纜固定敷設-60℃；非固定敷設-20℃。
聚氯乙烯塑料絕緣和護套補償電纜固定敷設-40℃；非固定敷設-15℃。
硅橡膠護套電纜固定敷設-60℃；非固定敷設-20℃。
推薦的允許彎曲半徑：
聚氯乙烯塑料絕緣和護套補償電纜無鎧裝層的電纜，應不小于電纜外徑的10倍；氟塑料絕緣和護套補償電纜無鎧裝層的電纜，應不小于電纜外徑的10倍；帶鎧裝層的補償電纜，應不小于電纜的12倍。
型號和名稱
型號
名稱
KX-VV
聚氯乙烯絕緣聚氯乙烯護套K分度熱電偶用補償導線
KX-VPV-1
聚氯乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VPV-2
聚氯乙烯絕緣銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VPV-3
聚氯乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP1V-1
聚氯乙烯絕緣鍍錫銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP1V-2
聚氯乙烯絕緣鍍錫銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP1V-3
聚氯乙烯絕緣鍍錫銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP2V-1
聚氯乙烯絕緣銅帶分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP2V-2
聚氯乙烯絕緣銅帶分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP2V-3
聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP3V-1
聚氯乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP3V-2
聚氯乙烯絕緣鋁塑復合帶分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VP3V-3
聚氯乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FV
氟塑料絕緣聚氯乙烯護套K分度熱電偶用補償導線
KX-FPV-1
氟塑料絕緣銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FPV-2
氟塑料絕緣銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FPV-3
氟塑料絕緣銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP1V-1
氟塑料絕緣鍍錫銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP1V-2
氟塑料絕緣鍍錫銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP1V-3
氟塑料絕緣鍍錫銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP2V-1
氟塑料絕緣銅帶分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP2V-2
氟塑料絕緣銅帶分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP2V-3
氟塑料絕緣銅帶總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP3V-1
氟塑料絕緣鋁塑復合帶分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP3V-2
氟塑料絕緣鋁塑復合帶分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FP3V-3
氟塑料絕緣鋁塑復合帶總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FG
氟塑料絕緣硅橡膠護套K分度熱電偶用補償導線
KX-FPG-1
氟塑料絕緣銅絲編織分屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FPG-2
氟塑料絕緣銅絲編織分屏蔽總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FPG-3
氟塑料絕緣銅絲編織總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP1G-1
氟塑料絕緣鍍錫銅絲編織分屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP1G-2
氟塑料絕緣鍍錫銅絲編織分屏蔽總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP1G-3
氟塑料絕緣鍍錫銅絲編織總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP2G-1
氟塑料絕緣銅帶分屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP2G-2
氟塑料絕緣銅帶分屏蔽總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP2G-3
氟塑料絕緣銅帶總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP3G-1
氟塑料絕緣鋁塑復合帶分屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP3G-2
氟塑料絕緣鋁塑復合帶分屏蔽總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FP3G-3
氟塑料絕緣鋁塑復合帶總屏蔽硅橡膠護套K分度熱電偶用補償電纜
KX-FF
氟塑料絕緣氟塑料護套K分度熱電偶用補償導線
KX-FPF-1
氟塑料絕緣銅絲編織分屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FPF-2
氟塑料絕緣銅絲編織分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FPF-3
氟塑料絕緣銅絲編織總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP1F-1
氟塑料絕緣鍍錫銅絲編織分屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP1F-2
氟塑料絕緣鍍錫銅絲編織分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP1F-3
氟塑料絕緣鍍錫銅絲編織總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP2F-1
氟塑料絕緣銅帶分屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP2F-2
氟塑料絕緣銅帶分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP2F-3
氟塑料絕緣銅帶總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP3F-1
氟塑料絕緣鋁塑復合帶分屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP3F-2
氟塑料絕緣鋁塑復合帶分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FP3F-3
氟塑料絕緣鋁塑復合帶總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-VPV22-1
聚氯乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VPV22-2
聚氯乙烯絕緣銅絲編織分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VPV22-3
聚氯乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP1V22-1
聚氯乙烯絕緣鍍錫銅絲編織分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP1V22-2
聚氯乙烯絕緣鍍錫銅絲編織分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP1V22-3
聚氯乙烯絕緣鍍錫銅絲編織總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP2V22-1
聚氯乙烯絕緣銅帶分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP2V22-2
聚氯乙烯絕緣銅帶分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP2V22-3
聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP3V22-1
聚氯乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP3V22-2
聚氯乙烯絕緣鋁塑復合帶分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-VP3V22-3
聚氯乙烯絕緣鋁塑復合帶總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FPV22-1
氟塑料絕緣銅絲編織分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FPV22-2
氟塑料絕緣銅絲編織分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FPV22-3
氟塑料絕緣銅絲編織總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP1V22-1
氟塑料絕緣鍍錫銅絲編織分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP1V22-2
氟塑料絕緣鍍錫銅絲編織分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP1V22-3
氟塑料絕緣鍍錫銅絲編織總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP2V22-1
氟塑料絕緣銅帶分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP2V22-2
氟塑料絕緣銅帶分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP2V22-3
氟塑料絕緣銅帶總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP3V22-1
氟塑料絕緣鋁塑復合帶分屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP3V22-2
氟塑料絕緣鋁塑復合帶分屏蔽總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
KX-FP3V22-3
氟塑料絕緣鋁塑復合帶總屏蔽聚氯乙烯護套鋼帶鎧裝K分度熱電偶用補償電纜
說明：1.其它型號補償電纜SC、RC、KCA、KCB、NX、EX、JX、TX只需改寫KX，如SC-FV，EX-VP2V；
2.護套勻可為ZR、WL、DL。如ZR-KX-VPV-1；WL-KX-VPV-1；DL-KX-VPV-1
3.型號為KX-VPV-1也可以寫作KX-VPV，KX-VPV-2也可以寫作KX-VPVP，KX-FPV-3也可以寫作KX-FVP以此類推；
4.多股軟芯結構在型號后加R；
5.如果采用交聯聚乙烯（聚乙烯）作絕緣材料時，把型號中的V改作YJ（Y）。
6.本安電纜在型號前加IA。
型號說明表

項目
代號
說明
型號
SC
RC
KCA
KCB
KX
NC
NX
EX
JX
TX
鉑銠10-鉑熱電偶（S）的補償型補償線纜
鉑銠10-鉑熱電偶（R）的補償型補償線纜
鎳鉻-鎳硅熱電偶（K）的補償型補償線纜
鎳鉻-鎳硅熱電偶（K）的補償型補償線纜
鎳鉻-鎳硅熱電偶（K）的補償型補償線纜
鎳鉻硅-鎳硅熱電偶（N）的補償型補償線纜
鎳鉻硅-鎳硅熱電偶（N）的延伸型補償線纜
鎳鉻-銅鎳熱電偶（E）的延伸型補償線纜
鐵-銅鎳熱電偶（J）的延伸型補償線纜
銅-銅鎳熱電偶（T）的延伸型補償線纜
分類和精度
使用分類
G
H
一般溫度使用（不超過105℃）
高溫使用
精度
—
S
普通級（可省略）
精密級
耐熱等級
—
105
200
260
最高使用溫度為70℃（可省略）
最高使用溫度為105℃
最高使用溫度為200℃
最高使用溫度為260℃
阻燃代號
ZR
ZRA
ZRB
ZRC
DL
WL
阻燃型
A級阻燃型
B級阻燃型
C級阻燃型
低煙低鹵阻燃型
低煙無鹵阻燃型
絕緣材料代號
V
Y
YJ
F
聚氯乙烯
聚乙烯
交聯聚乙烯
聚全氟乙丙烯（F46）或可熔性聚四氟乙烯
屏蔽材料
P
P1
P2（PT）
P3（PL）
銅絲編織
鍍錫銅絲編織
銅帶（銅塑復合帶）繞包
鋁塑復合帶繞包
屏蔽形式
1
2
3
分屏蔽
分屏蔽和總屏蔽
總屏蔽
護套材料代號
V
Y
F
G
聚氯乙烯
聚乙烯
聚全氟乙丙烯（F46）或可熔性聚四氟乙烯（PFA）
鎧裝代號
22
32
鋼帶鎧裝
細鋼絲鎧裝
導體種類
A
B
R
單股導體（可省略）
七股絞合導體
多股軟導體

（十四）產品名稱
集散型儀表信號電纜
執行標準
Q/12JH4069.2-2002
適用范圍
本產品用于以電子計算機為主的自動控制系統，尤其適用于計算機集散控制系統，傳遞生產裝置過程變量的檢測、控制、聯鎖、報警等模擬和數字信號。
使用特性
額定電壓：U0/U為300/500V
導體線芯最高工作溫度不超過70℃
最低環境溫度不低于是40℃
電纜允許彎曲半徑不小于電纜外徑的6倍
型號及名稱

型號
名稱
JYP1V
銅芯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲編織對絞屏蔽集散型儀表信號電纜
JY P1VR
銅芯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲編織對絞屏蔽集散型儀表信號軟電纜
YJ P3V
銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包對絞屏蔽集散型儀表信號電纜
YJ P3VR
銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包對絞屏蔽集散型儀表信號軟電纜
JYP1VP1
銅芯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲編織對絞總屏蔽集散型儀表信號電纜
JYP1VRP1
銅芯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲編織對絞總屏蔽集散型儀表信號軟電纜
JYP3VP3
銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶對絞總屏蔽集散型儀表信號電纜
JYP3VRP3
銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶對絞總屏蔽集散型儀表信號軟電纜

注：1. J—集散型儀表信號電纜，P3—鋁塑復合帶繞包屏蔽（有鍍錫銅絲接地線）
2.交聯聚乙烯作絕緣材料時，把型號中的Y改作YJ。
3.鍍錫線芯電纜則可在型號后加X，如JYP1VX。
4.采用銅絲編織屏蔽或銅帶繞包屏蔽把型號中P1更改為P或P2。
5.電纜護套采用阻燃材料時，在型號前加ZR，如ZR-JYP1VP1。

· 推薦資訊

·近幾年中國電線電纜進口情況	·2020年中東非洲地區低壓電纜市場需求達27億
·山西電線電纜知名品牌：太原市津成電線電纜有限公	·烏魯木齊電力首次開展輸電電纜局放檢測試驗
·2018中國(雄安)電線電纜產業發展高峰論壇即	·全球防火電纜2026年市場規模有望超24億美元
·2018-25年全球硅橡膠電力電纜年復合增率達	·曙光電纜企業實現營收7.11億元
·中國出行領域電纜發展看好一艘郵輪電纜總長度達	·為什么大部分的電線電纜都是圓的？
·西安電纜故障致大面積停電尚有1300余戶未恢	·“中國鐵塔”三年減少線纜等基建重復投資1073

地址：太原市杏花嶺區金剛堰路60號分部地址：太原市晉源區姚村萬水物貿城北外區26-27號電話: 0351-8989098

技術支持：飛揚動力
